排水管道水下声纳测绘成像系统--SPC300

产品详情:



产品特点;

传统的标准的CCTV管道内窥镜检测系统在满管或半管的情况下,无法靠摄像检测的方法反映管道内部水位一下的影像信息,也就无法了解管道底部的破损和缺陷以及沉积状态。此时,声纳扫描系统可针对性的解决上述状况---声纳扫描系统提供了管道截面水平面以下淤泥沉积,垃圾堵塞,管道变形,偏移错位等精确具体的数据图像信息。

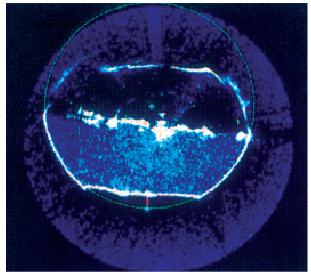

声纳扫描系统为满管或半满管提供了管道轮廓的剖面图,对比轮廓图可以获得管道严重变形或缺损的图像数据信息。通过软件,管道声纳检测系统可以对管道内壁绘制二维轮廓图像,该二维轮廓图像为一个圆形覆盖图,实时反映行进位置的管道截面情况。声纳可获得如:腐蚀变形,壁厚变化,接口错位,沉积物厚度,堵塞物大小以及管道内部信息。

声纳与CCTV结合使用,同步提供管道内水面上下的全部情况。

管道声纳科分为两套系统:

1.满管谁的情况,使用“浮漂”声纳顺水流检测

2.半满管谁的情况下,使用牵引车配合摄像头对管道内部水面上下进行同步检测。

产品简介:

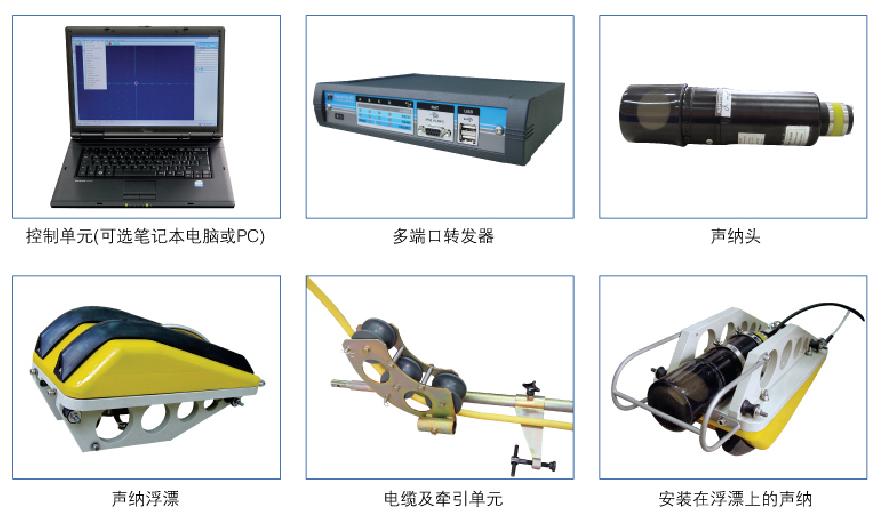

SPC300 声纳是海底和水下探测方面强有力的工具。它可对各种结构的机械变形,沉降,轮廓进行测绘,如排水管道截面,桥墩,港口等。排水管道声纳测绘成像系统非常适用于河道,管涌,满管或半满管排水管道方面的检测工作。排水管道扫描声纳安装在特殊梭行漂浮装置上,利用水中声波对水下环境结构进行扫描探测,并将排水管道的各种机械变形,缺陷,沉降,错位,断裂,於堵反映到操控器屏幕上,有效的免除潜水员人工入管道检测所需的高额费用和高风险。

性能特点

  • 清楚的扫描管道内部轮廓的变形和破裂以及沉积物的整体形状。
  • 可对1200米范围内,直径400-5000mm的管道内部轮廓进行绘制
  • 声纳图像可同步清晰的传送到地面上的彩色PC监控器上,并通过软件处理声纳提供的图像计算下水道中沉积物的数量
  • 声纳可与摄像头,各种环境传感器相结合,对结构进行全面的检查
  • 声纳可顺流前进,或在牵引电缆,牵引车的牵引下前进

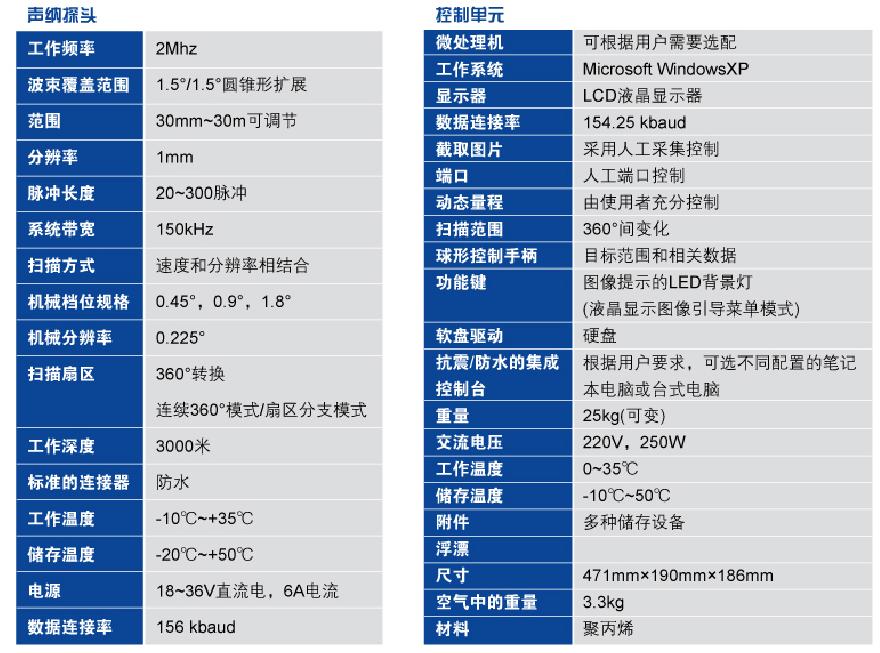

技术规范
