排水管道潜望镜快速视频检测系统

产品详情:

产品简介

SIVIP“迅捷”快速排水管道潜望镜视频检测系统是目前应用价值最高的快速便携设备,它无须手持长杆,就可以通过牵引线缆将摄像头固定在管道轴心位置,一改传统手擎肩扛的杆式的笨拙之处。

“迅捷”快速排水管道潜望镜视频检测系统是欧洲排水行业的高端检测设备,是真正意义的快速管道潜望镜。它可以从排水管道的上游和下游的检修井直接检视管道内部的情况,而不必使人员下井在污水中作业或者阻流封堵管道后在下井检测,

“迅捷”管道潜望镜系统是在排水管道的运行的状态下,以低成本完成安全快速管道诊断的理想工具,对管道的机械退化,塌陷,接口错位,沉积物堵塞,根系渗透和私搭乱接的非法排污支管进行快速检查

产品特点

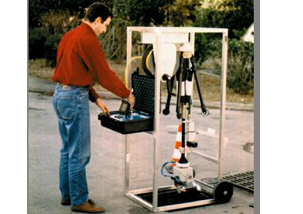

  • 设备拥有便携性和紧凑性,可以用轻型车辆装载
  • 使用SIVIP系统时只需要一个操作者
  • 变焦摄像头旁装有两盏大功率照明灯,并安装在P/T云台结构上

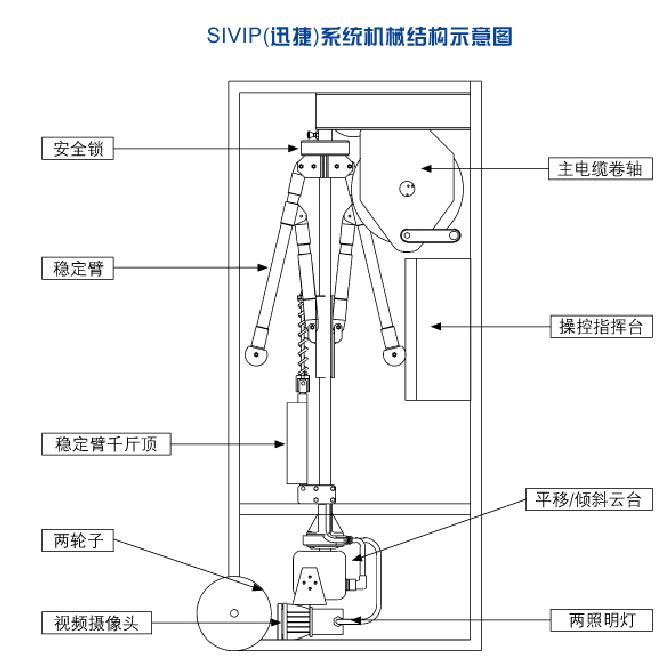

  • 摄像头可深入检修孔中20米,当到达排水管道的中轴线时,摄像头通过四个倾斜稳定支撑臂强有力的固定在检修井中央
  • 操作者将摄像头的方向确定在管道的轴线上,通过强大的变焦能力可清楚的看到管内40米的情况
  • 操控摄像头旋转180度即可观察相反方向管道的情况
  • 在检测过程中,图像资料将存储在控制单元内

技术特性

铝合金结构: 宽680mm,长680mm,高1520mm,总重量约40kg,装有两轮便于移动

摄像头:彩色PAL(NTSC可旋转):CCD传感器437000像素,分辨率450TV LINES:;灵敏度1lux

照明:1盏100w卤素灯,聚光束角,1盏100w卤素灯,泛光束角,

平移/倾斜云台: 平移350°,倾斜±60°

稳定臂:通过千斤顶展开,适用于直径400-1200mm的检修井;减震器+扭转限制器

卷轴:手动(可选电动)

主电缆: 20m

操控器:P/T操控杆;稳定臂千斤顶的控制;10cm液晶显示屏,带有archos存储录入设备;数字处理和图像监控双重功能(mp4可选),防溅射;电源为230V交流-250w
