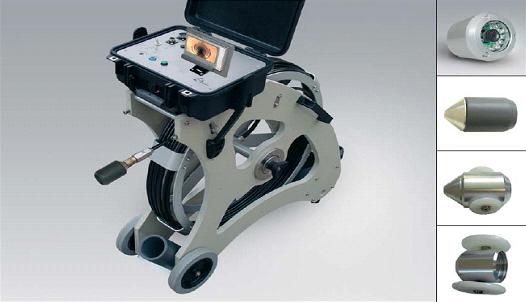

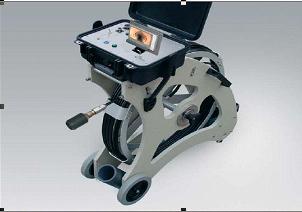

P PIPE VIEWER
——用于支管和入户小区管道使用的便携式视频TV检测系统

产品简介：

该系统主要用于直径80mm以上的排水沟管道，小管径管件以及分支管道的检测。

出于对操作者更人性化的考虑，设计者提供了一套完备合理的操作布局，包括操控装置和监视器，使整套系统的操作更为方便。

彩色视频摄像头采用极为紧凑小巧型设计，使其更适合在狭窄的空间区域，人员难以进入的地方，或突然性急弯（锐弯处）进行检测。摄像头防水深度可达30m，周围带有高亮度白色LED照明灯光环。

摄像头在管道内任何方向，系统均可提供一个始终水平的图像。（摆动技术使摄像头自动正向归位）

半刚性电缆，装配在便携式卷盘上，推进式摄像头可深入管道60m。

手提箱式操控单元提供12V或230V电压，可与车载电源点烟器口连接，或使用可充电电池组（保证工作时间4小时）。

数字化监视记录仪集成在操控单元内，安装在一可定向支撑板上。

根据不同版本配置，系统可获得多样的附选配件，如电池、文本发生器、可旋转摄像头…

P PIPE VIEWER与PIPE CRUISER（牵引车和摄像头）系统完全兼容。

技术参数：

彩色视频摄像头VS 668 FHRP

1/3 " CCD传感器 – PAL制式，438 000像素

灵敏度: 0.2 lux，F1.2下

分辨率: 480 TV线

电子快门

透镜: 4 mm

供电: 6 V直流 / 200 mA

氧化铝机身

长度66 mm, 直径53 mm

重量: 0.3 kg

防水等级: IP68， 30m（浸在水中）

带有高亮度白色LED发光二极管的内置环形照明灯(50 000小时使用寿命)

结合了先进的自动校正技术使图像始终保持水平位置

电缆密封管或Jupiter防水连接器

3套模块 MP 668 FP

用于保护/集中VS 668 FHRP摄像头

外护套用于Ø 80 ~ 150 mm管道使用

带有小轮的模块用于Ø ≥150 mm管道使用

带有大轮的模块用于Ø≥200 mm管道使用

迷你型便携式卷盘DOFR PPV

用于OFR半刚性电缆使用

容量: 60m

结构采用高密度聚丙烯和铝质合成

长度x 宽度x 高度: 820 x 300 x 780 mm – 重量: 17 kg

装配有电缆长度计数器

滑动环装置

连接电缆至操控单元

操控单元VSR 20

控制TV摄像头和照明灯

12 V直流供电

长度 x宽度 x高度 : 280 x 340 x 140 mm

重量: 2 kg

集成在IP67的防水仪器箱内

通过电子控制在视频上实时显示电缆长度

集成有LCD监视器 /存储器

数字化视频存储传输到PC上

附选(根据版本配置)

OPTION1VSR20 220 V交流供电

OPTIONVSR20 自主式电池内置于操控装置内

GT6 文本发生器

AST10/T10 可调节清晰度
